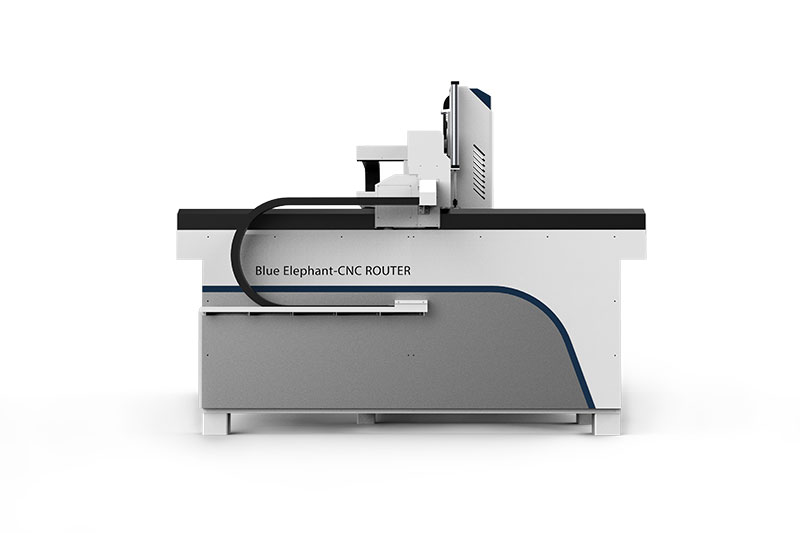

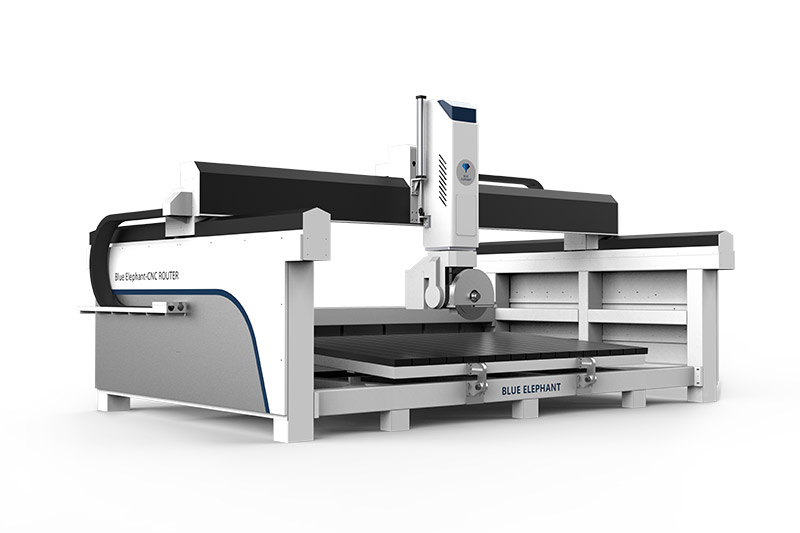

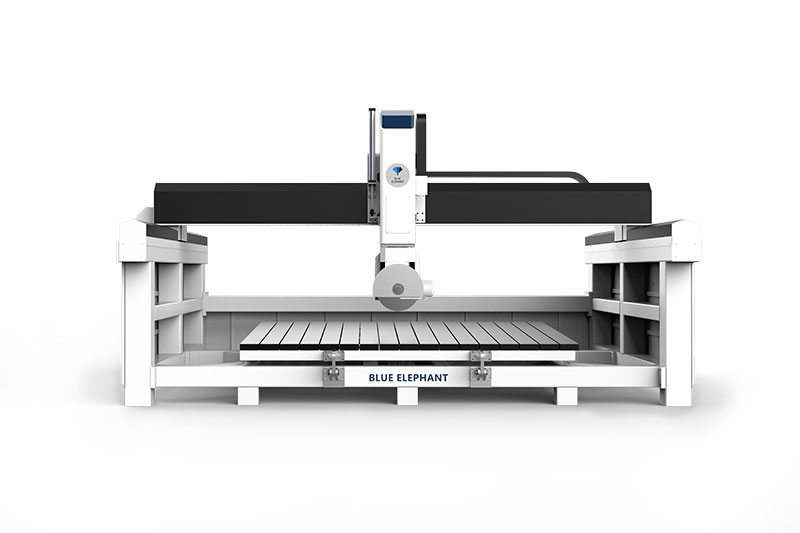

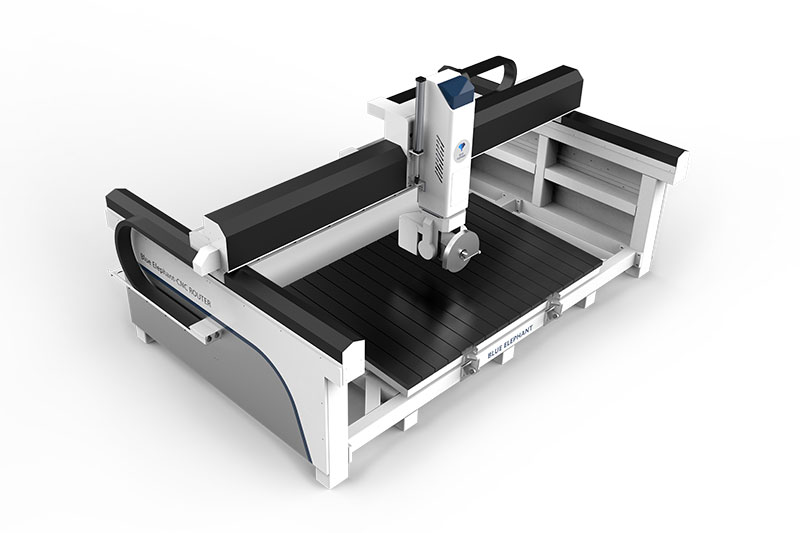

五軸橋切鋸
視頻介紹
功能特性

五軸橋切鋸可以通過鋸片切割石英石、大理石、巖板等裝飾材料,鋸片和刀具結合,一機多用,功能強大,具有任意直線切割、倒邊、切割圓弧、切割多邊形、銑削異形、磨邊、仿形等先進功能,廣泛適用于石材加工廠、廚房臺面加工、背景墻仿形等領域;

1、自主研發五軸橋切頭,采用鑄造旋轉支架剛性更好;

2、配有自動翻轉臺面,減輕勞動強度,卸料方便;

3、采用高精度RV減速機,軸頭擺動精度更高;

4、采用液壓缸作為翻轉動力,翻轉重量冗余度較大,適應場景廣。


機器參數
ES5-3220 五軸橋切鋸
行程三軸3200*2000*500
C軸±185°
A軸0-90°
快移速度X軸30m\min
Y軸30m\min
Z軸15m\min
伺服電機X軸、Y軸臺達850W絕對值伺服電機
Z軸臺達850W絕對值伺服電機(帶抱閘)
A軸、C軸臺達750W絕對值伺服電機
導軌Y30軌
X30軌
Z30軌
齒條X、Y2M
臺面結構方木
臺面大小3200×2000
翻轉角度0-80°
反轉重量800KG
鋸片大小450mm
最大加工厚度100mm
絲杠Z3210
減速機X/Y軸 新寶減速機
鋸片電機11KW鋸片電機  額定1500r/min
變頻器15KW鋸片
操作系統定制系統
低壓電器施耐德
工作氣壓0.7-0.8Mpa
設備電壓380V/3P/50HZ
